LEDフレキシブルナビランプ_ラリー用 | ㈱アイ・アール・エス

LEDフレキシブルランプ

車内照明具として、機能性を重視した本格派ナビランプ

特長

商品詳細

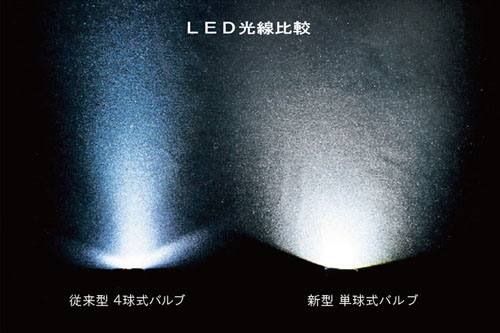

ＬＥＤの短所でもある狭い照射角が新採用『単球式』でさらに広角照射を実現。
省電力・長寿命で色ムラのない、昼光色ＬＥＤバルブ。
揺れの激しい走行時でも強固なフレキシブル部分はへたりが少なく照射位置がブレない。
カサ部がスライドし照射範囲が自由に変えられる。
NEW DC12V又はDC24V用バルブを選択可能。

本体材質：アルミダイキャスト
カサ部材質：ABS
フレキシブル部：バネ鋼
電源：DC12V
（DC24V仕様にバルブ交換可能）
明るさ：白熱球3Ｗ相当
消費電流：20mA(DC12V仕様)/11mA(DC24V仕様)
バルブ口金：BA9s

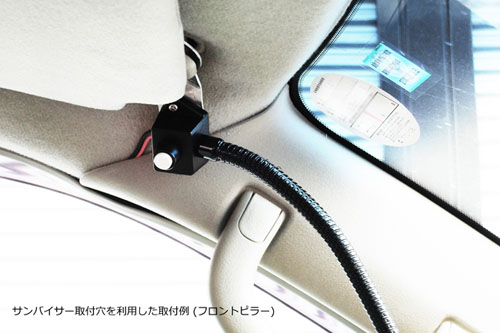

付属品：固定クリップ1ヶ・タッピングビス

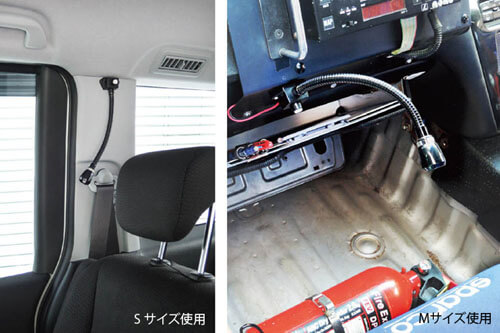

Ｓサイズ

￥4,200(税別)
品番：FLS
長さ：236mm～274mm

Ｍサイズ

￥4,600(税別)
品番：FLM
長さ：364mm～375mm

Ｌサイズ

￥5,000(税別)
品番：FLL
長さ：465mm～477mm

ＬＥＤバルブ（補修用）

￥1,000(税別)
品番：FL-LED12（DC12V）
品番：FL-LED24（DC24V）
口金：BA9S
