スライドラッチ

ランプポッドやインナーフェンダーの脱着を工具なしで素早く行えるファスナー

特長

商品詳細

工具を使わず手で素早く脱着可能。
取り付けはビスまたはリベット等で。特にボンネット裏骨等の手が入らない箇所は表側からのリベット取付けで簡単。
裏側の突出を極力抑えたい部分に最適。
他のクイックファスナーに比べ取付穴が小さくて済む。
位置決めがシビアでないので、取付けが容易。複数で固定することにより支持強度と位置決め精度が向上。

用途

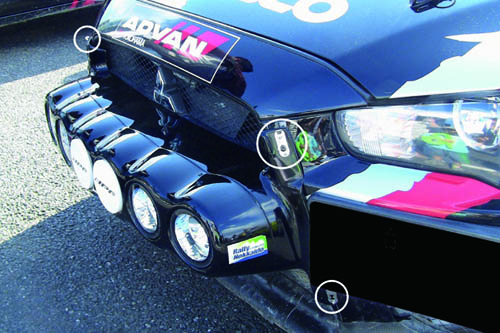

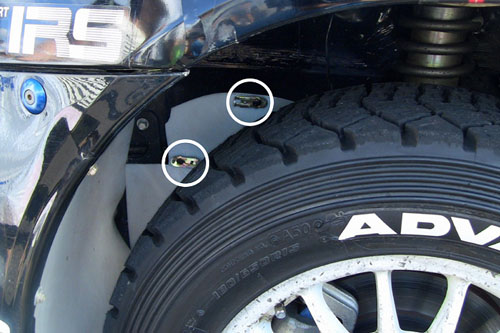

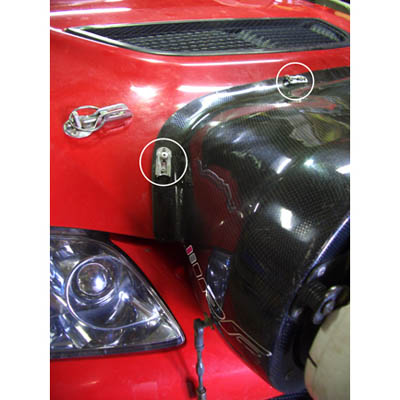

ランプポッド、グローブボックス、ナビパネル、フットレスト、インナーフェンダー、エアロパーツ等、比較的平面な内装及び外装パネル

取付け方法

取付け部品側に「ベース部」を、基台となる固定側に「ブッシュ部」を、ビスやリベットで固定します。部品に取付けた「ベース部」を基台の「ブッシュ部」にひっかけ、スライドを動かし「ブッシュ部」を挟む/抜くことでロック/解除をします。

注意

高負荷な箇所への取付け、重量物の取付けには適しません。競技用部品の為、車体外側に取付ける際は道路交通法の基準に従って下さい。

スライドラッチ

￥1,540(税込) /1セット（2個入）
品番：H504
材質：ベース部及びブッシュ部ともスチール製（亜鉛メッキ）
重量：20g/2個
適応板厚：1.6 ～ 2.0mm
サイズ：46 x 18 x 12 mm （ロック時の全長×幅x高さ）
生産国：イギリス
