アクティブクロス弛み止めねじ締結_2

アクティブクロスゆるみ止めねじ締結

アクティブクロスボルト M14ｘＰ1.5

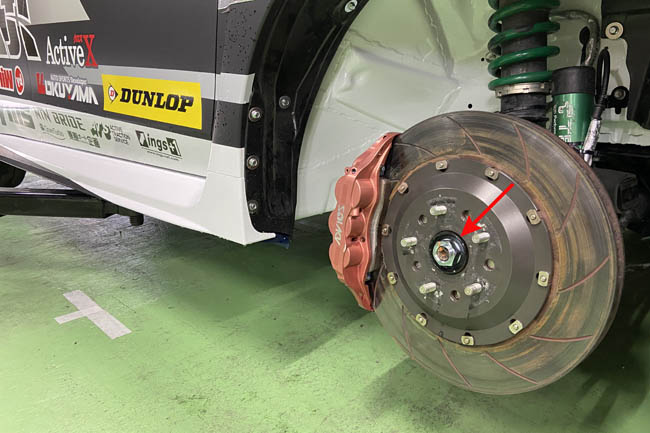

アクティブクロスボルト使用例

アクティブクロスナット（座金一体式）

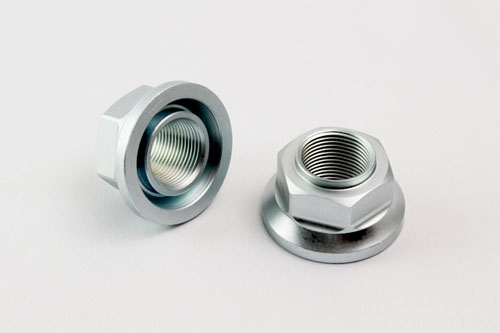

M22xP1.5ナット

アクティブクロス　座金単体

アクティブクロスナット

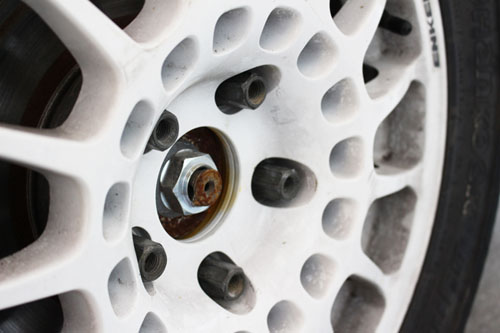

ドライブシャフトナット

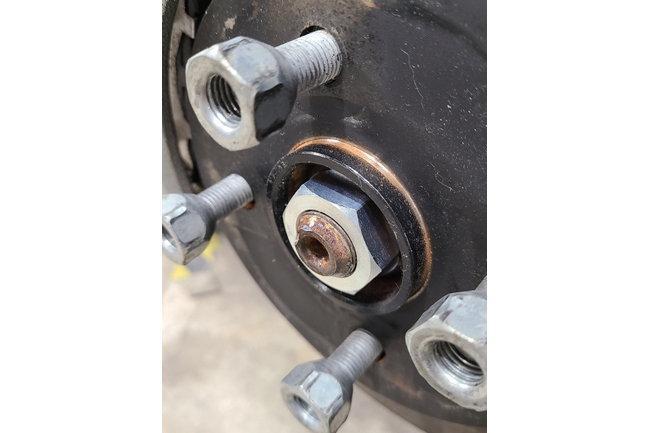

ドライブシャフトナット　ヤリス取付例

独自の形状で振動・衝撃によるゆるみを抑え、繰り返し使えるナット・座金・ボルト

特　長

商　品　詳　細

市販車ベースの競技車両では、どうしてもサスペンションやパワートレインの各取付部にストレスがかかり、ネジ類がゆるみ易くなるのは避けられません。

アクティブクロスは、スカート部分の弾性変形により生まれるバネ効果が軸方向の振動・衝撃を吸収し、広い座面全体が接触する特殊形状により、回転方向のゆるみを抑制。

脱着時はダブルナットタイプと違い、素早く外せ作業性も良好。

また、通常のボルト・ナットにアクティブクロス座金を使えば同様のゆるみ止め効果が得られます。

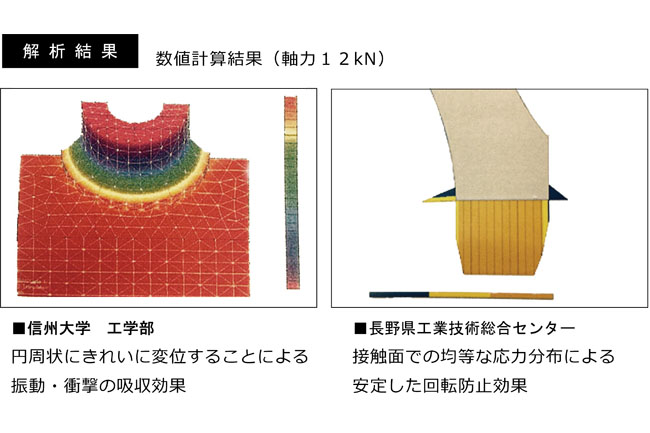

本製品は製造元”ヤマザキアクティブ社”との共同開発(その他、信州大学工学部・国立長野高専・長野県工業技術総合センター)によって長年実車テストを重ね、自信をもってお勧めできるアイテムです。航空宇宙分野でも採用されております。

各種試験結果や詳しい解説はこちらから　http://active-x.jp/

特許登録及び意匠登録済。

性能比較

名称	種別	NAS式振動試験	ユンカー式振動試験
H社	ボルト	該当品なし	該当品なし
	ナット	クリア	クリア
	座金	該当品なし	該当品なし
U社	ボルト	該当品なし	該当品なし
	ナット	クリア	クリア
	座金	該当品なし	該当品なし
N社	ボルト	該当品なし	該当品なし
	ナット	該当品なし	該当品なし
	座金	NG	クリア
ActiveX	ボルト	クリア	クリア
	ナット	クリア	クリア
	座金	クリア	クリア

ヤマザキアクティブ社ホームページより抜粋

用途

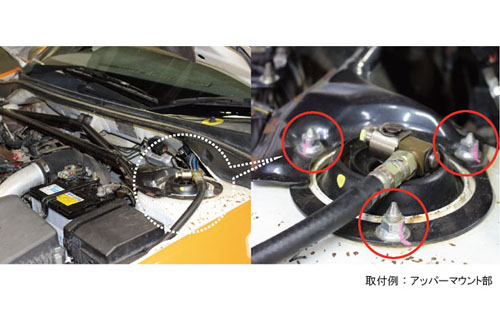

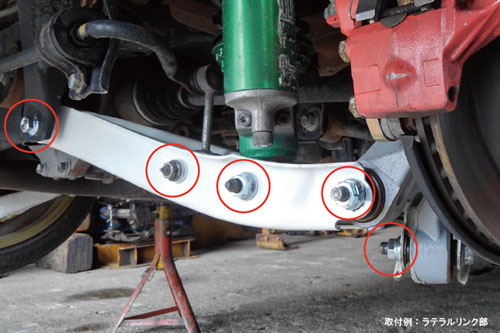

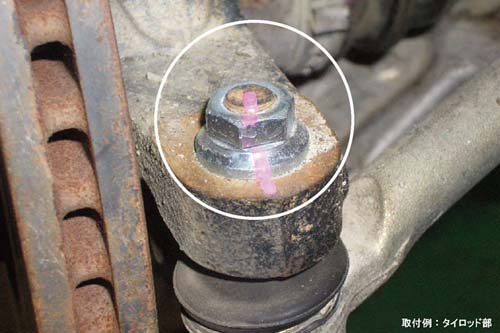

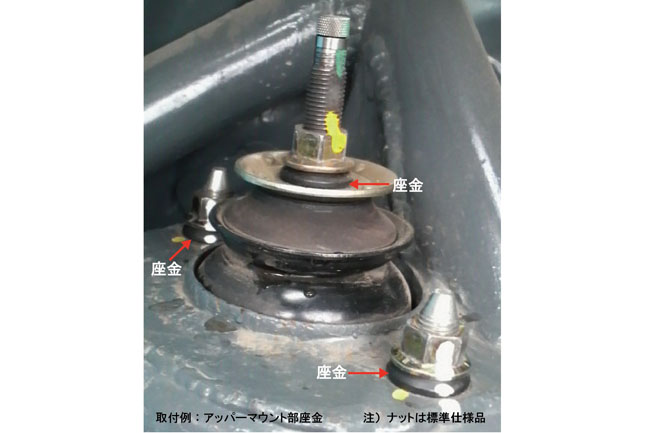

ゆるみ易い箇所：サスペンションリンク、アクスルナット、アッパーマウント上部の固定等。

使い方

・締付けトルクは車両整備書に記された数値同等でＯＫ。
・従来の座金を外して、ご使用ください。
注）座面が密着しない凸凹面やカ―ブ面には不向き。

アクティブクロス紹介動画

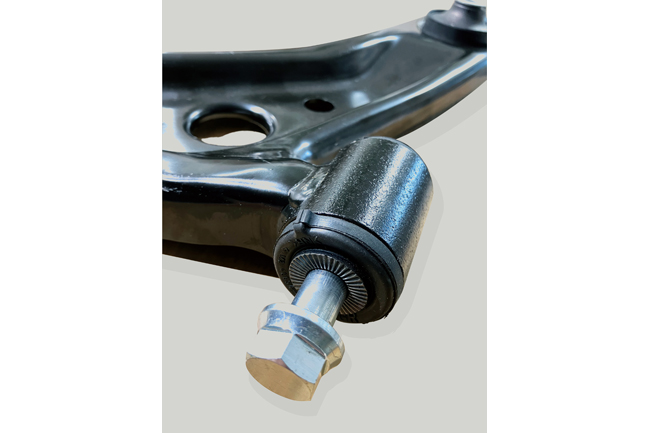

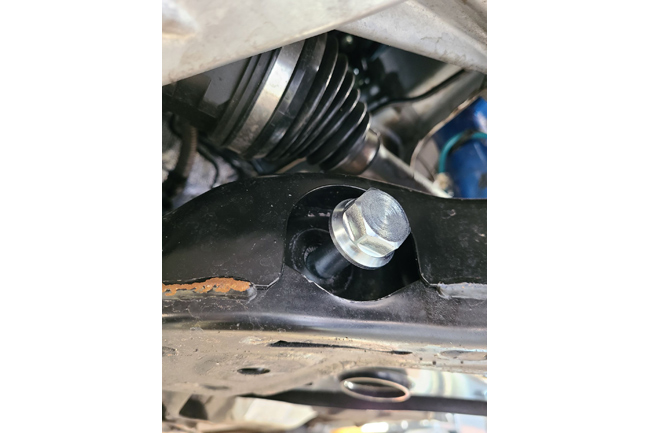

NEW アクティブクロスボルト M14xP1.5

	繰り返し使える弛み止めねじ締結「アクティブクロス」にトヨタ車Ｆｒロアアームボルトとして使える１サイズ追加！【材　　質】クロモリ鋼（SCM435）【処　　理】三価クロメート【強度区分】8.8 【調　　質】HRC22-32 【品　　番】AXB-M14F 【本体価格】￥8,800/1本
【適合】ヤリス＆ヴィッツ系（ＧＲヤリス含む）やアクア等に適合。（トヨタ純正品90119-14193とほぼ同寸法)

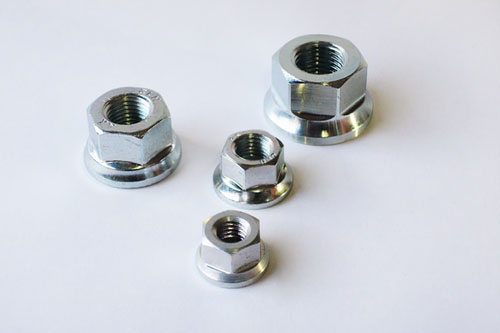

アクティブクロスナット (座金一体式）

品　番	サイズ	税込価格	用　途
AXN-M8S	M8xP1.25 （並目）	￥3,740/10個	アッパーマウント取付部・プロペラシャフト接続部
AXN-M10F	M10xP1.25 （細目）	￥2,530/10個	アッパーマウント取付部/ダンパートップ部
AXN-M12F	M12xP1.25 （細目）	￥2,970/10個	アッパーマウント取付部/ダンパートップ部
AXN-M14F	M14xP1.5 （細目）	￥4,510/10個	ダンパー取付部/ロアアーム、タイロッド、ボールジョイント等の足回り
材質：スチール（S45C) / 三価クロメート処理 / 強度区分：8.8 / 調質：HRC22-32

品　番	サイズ	税込価格	用　途
AXN-M22F-41	M22xP1.5（細目）外径：41mm	￥2,420/1個	ドライブシャフトナット
材質：スチール（SCM435) / 三価クロメート / 強度区分：HRC10.9 / 調質：なし
AXN-M22F	M22xP1.5（細目）外径：44mm	￥2,640/1個	ドライブシャフトナット
材質：スチール（SCM435) / 三価クロメート＋ペーキング処理 / 強度区分：HRC10.9 / 調質：HRC32-39
AXN-M24F	M24xP1.5（細目）外径：48mm	￥2,420/1個	ドライブシャフトナット
材質：スチール（S45C) / 三価クロメート / 強度区分：HRC29 / 調質：なし

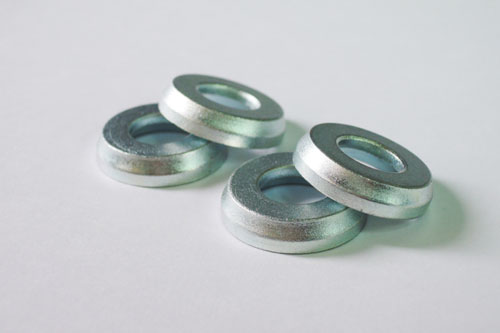

アクティブクロス座金(ワッシャー単体)

品　番	サイズ	税込価格	用　途
AXW-M8	M8x17x4	￥660/10個	アッパーマウント取付部・プロペラシャフト接続部
AXW-M10	M10x22x5	￥770/10個	アッパーマウント取付部/ダンパートップ部
AXW-M12	M12x25x5.5	￥1,650/10個	アッパーマウント取付部/ダンパートップ部
AXW-M14	M14x30x6.5	￥3,300/10個	ダンパー取付部/ロアアーム、タイロッド、ボールジョイント等の足回り
材質：スチール（S45C）/ 三価クロメート処理 / 強度区分：10 / 調質：HRC22-32


	センターキャップ（強化プラスチック製) 品番：C1 本体価格：￥1,500+消費税/1個

	ロータイプセンターキャップ (ｼﾙﾊﾞｰﾘﾝｸﾞ・ﾌﾞﾗｯｸ) 品番：C7A 本体価格：￥3,500+消費税/1個

	ロータイプセンターキャップ (ﾌﾞﾗｯｸﾘﾝｸﾞ・ﾌﾞﾗｯｸ）品番：C7D 本体価格：￥3,500+消費税/1個

	純正キャップ装着リング (アルファロメオ用）品番：C5 本体価格：￥3,000+消費税/1個

	フラットセンターキャップ (ポルシェ用）品番：C6 本体価格：￥3,000+消費税/1個

	センターキャップ（RC ロゴ入) 種類：60φ,65φ,70φ 本体価格：￥800+消費税/１個

	スペシャルホイールナット径：10φ，12φ ピッチ：1.25P,1.5P 本体価格：￥500+消費税/１個
	チューブレス用スチールバルブ品番：V2 (13.15.16インチのみ) 本体価格：￥800+消費税/１個

SIZE	H-P.C.D.	INSET	本体価格+消費税
13×5.0JJ	4-100,110,114.3	28~45	￥29,000
13×5.5JJ	4-100,114.3	20~38	￥30,000
13×6.0JJ	4-100,114.3	28~40	￥31,000
14×5.5JJ	4-100,114.3	27~37	￥31,000
14×6.0JJ	4-100,114.3	30~43	￥32,000
14×6.5JJ	4-100,114.3	28~40	￥33,000
14×7.0JJ	4-100,114.3	28~40	￥34,000
15×6.0JJ	4-100,114.3	27~37	￥31,000
15×6.0JJ	5-100,114.3	4~30	￥31,000
15×6.5JJ	4-100,114.3	20~46	￥36,000
15×6.5JJ	5-100,114.3	10~36	￥36,000
15×7.0JJ	4-100,114.3	26~53	￥37,000
15×7.0JJ	5-100,114.3	16~43	￥37,000
15×7.5JJ	4-100,114.3	33~59	￥38,000
15×7.5JJ	5-100,114.3	23~49	￥38,000
16×7.0JJ	4/5-100,114.3	26~51	￥40,000
16×7.0JJ	5-114.3	10~35	￥40,000
16×8.0JJ	4-100,114.3	24~51	￥42,000
16×8.0JJ	5-100,114.3	8~35	￥42,000

SPH08/BA シリーズ
	フィッティング形状（F）	L (mm)	重量 (g)
	ソケット（オス） AN6^*3	14	32
	ソケット（オス） AN8^*4	16.5	36
	パネルマウントソケット（オス） AN6^*3	27	43
	パネルマウントソケット（オス） AN8^*4	30	46
	プラグ（メス） AN6^*3	14	29
	プラグ（メス） AN8^*4	16.5	33

SPH05/BAシリーズ
	フィッティング形状（F）	L (mm)	材質	重量 (g)
	ソケット（オス） M 12 x P1,0	9	アルミ	19
			チタン	28
	ソケット（オス） AN4^*2	14	アルミ	18
			チタン	29
			ステン	44
	ソケット（オス） AN6^*3	14	アルミ	19
			チタン	27
			ステン	47
	パネルマウント> ソケット(オス) AN4^*2	26	アルミ	23
			チタン	36
	パネルマウントソケット（オス） AN6^*3	26	アルミ	24
			チタン	38
	プラグ（メス） AN4^*2	14	アルミ	17
			チタン	26
			ステン	46
	プラグ（メス） AN6^*3	14	アルミ	19
			チタン	28
			ステン	50

SPH03/BA シリーズ
	フィッティング形状（F）	L (mm)	材質	重量 (g)
	ソケット（オス） M 10 x P1,0	8	アルミ	11
	ソケット（オス） M 10 x P1,0	8	チタン	16
	ソケット（オス） AN3^*1	12	アルミ	11
			チタン	16
			ステン	27
	ソケット（オス） AN4^*2	14	アルミ	12
			チタン	18
			ステン	34
	パネルマウントソケット（オス） AN3^*1	24	アルミ	14
			チタン	29
			ステン	37
	バンジョーソケット（オス）	22	アルミ	14.2
	プラグ（メス） M10 x P1,0	8	アルミ	12
	プラグ（メス） AN3^*1	12	アルミ	12
			チタン	18
			ステン	30
	プラグ（メス） AN4^*2	14	アルミ	12
			チタン	29
			ステン	32

品　番	φ外径 (mm)	高さ (mm)	Φ内径 (mm)	重量 (g)	参考トルク (N・m)
M8	17	4	8	4	40
M10	22	4.8	10	9	49
M12	25.0	5.4	12	12	85
M14	29	6.4	14	19	180

サイズ	外径 (mm)	高さ (mm)	深さ (mm)	2面幅 (mm)	重量 (g)
M8xP1.25	17	10.3	4.0	12	8
M10xP1.25	20	11.6	5.0	14	11
M12xP1.25	24	12.1	5.4	17	17
M14xP1.5	25	14.6	5.5	19	24

SIZE		INSET	H-P.C.D
SIZE		INSET	H-P.C.D	WH	SL
15inch	6.5J	30	4-100	ー	ー
		35	4-100	ー	ー
		40	4-100	ー	ー
			5-100	ー
			5-114.3	ー	ー
		45	4-100	ー	ー
	7.0J	30	4-100	ー	ー
		35	4-100	ー	ー
		40	4-100	ー	ー
		40	5-114.3	ー	ー
		48	4-100	ー	ー
	7.5J	40	4-100	ー	ー
	7.5J	40	5-114.3	ー	ー

SIZE		INSET	H-P.C.D
SIZE		INSET	H-P.C.D	WH	SL	GD	BZ	MG
17inch	7.5J	35	5-114.3	ー
		41	4-100	ー			ー	ー
		45	5-114.3	ー	ー		ー
		48	5-100	ー	ー	ー
	8.0J	35	5-98	ー				ー
			5-100	ー			ー	ー
			5-114.3	ー			ー
		48	5-100	ー		ー
		48	5-114.3	ー		ー
		50	5-112	ー				ー
	8.5J	30	5-114.3	ー
	8.5J	48	5-114.3	ー		ー	ー
	9.0J	35	5-114.3	ー			ー
	9.0J	60	5-114.3	ー		ー	ー
