ワイヤレスコントロールシステム

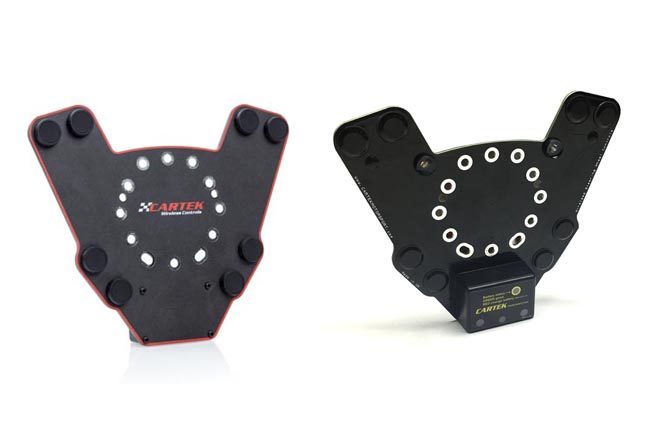

表面と裏面

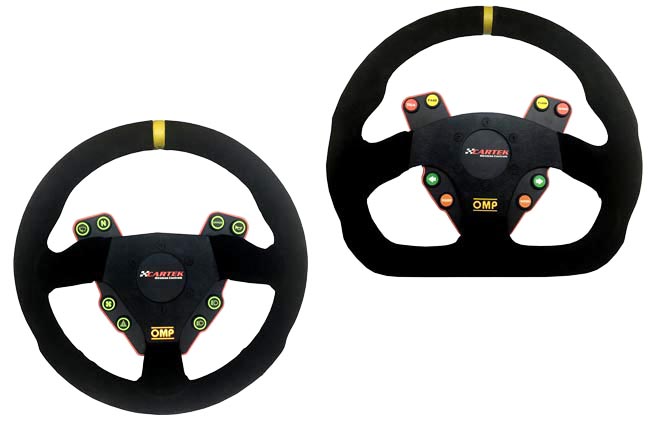

ボタン用ラベルシール２種　左：UVライト反応タイプ　右：マルチカラータイプ

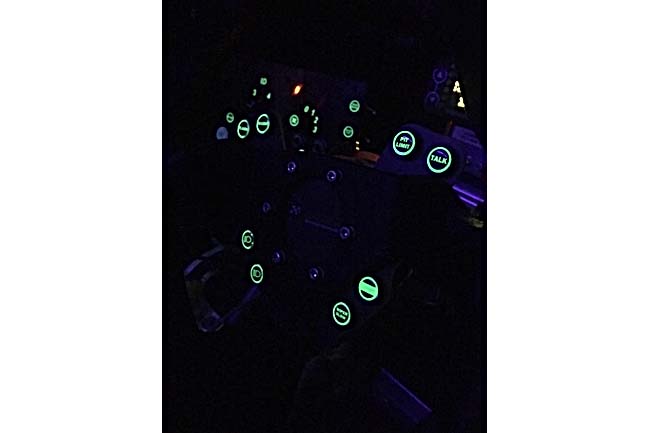

UVライト反応ラベル

パドルシフト付モデル裏面

8系統のスイッチ操作をステアリングホイールを握ったまま行えるワイヤレスシステム

主な特長

商品詳細

- 無線タイプなのでコードが絡まず、クイックリリースステアリングにも最適。赤外線方式の為、電波干渉による誤作動もなし。
- 各チャンネルの操作は独立してカスタマイズ可能でモーメンタリ動作/ラッチング動作/点滅モード数種が選べる。どのボタンを何チャンネルにするかも設定可能。
- 各ボタンに貼るラベルシール２種付属。　(マルチカラータイプとUVライト反応タイプ）
- 発信機側は電池駆動(単５)で約3年使用可能。電池交換時期にはスイッチパネル裏側の発信機が赤ランプ点灯。受信機側はDC12V電源。
- MOMO/SPARCO/OMP(6x70mm PCD)や3×50.8mm PCD等ほとんどのレーシングステアリングに使用可能。スイッチパネル中央部は50mmまで穴あけ可能。
- 手前に引くことにより作動するパドルシフト付モデルも設定あり。右側と左側で１ｃｈづつ割り当てます。
メーカーについて

Cartek Automotive Electronics Limited社(英国)は２００２年設立。バッテリーアイソレーターをはじめ、独創的な高性能モータースポーツ用電装品を製造し、主要自動車メーカーのレースモデルにも多数OEM採用されております。IRSでは掲載品以外のCARTEK社製品（パワーディストリビューションモジュール、FIAレインライト、シフトインジケータ―、ギア―インジケーター等）の取寄せも可能です。詳しくはお問い合わせください。

Cartek社本国ホームぺージはこちらをクリック

ラインアップ

パドルシフトなしモデル	パドルシフト付きモデル

￥124,300（税込）品番：CK-WS-09	￥205,700（税込）品番：CK-WX-07

キット構成品

ステアリングホイールスイッチパネル、赤外線受信部、リレーコントロールユニット、各ボタンに貼るシール(複数色タイプとブラックライト反応タイプ各1セット）

商品詳細

各チャンネル切り替え動作モード：
1. モーメンタリ動作
2. ラッチング動作（イグニッションOFFでリセット）
3. ラッチング動作(イグニッションOFFしても前回の状態を記憶)
4. 点滅動作（遅めMIN. 5sec）
5. 点滅動作（早めMIN. 3回点滅）ヘッドライトの点滅など。
6. 点滅動作（ゆっくりラッチング）サイドターンインジケーターやハザードワーニング用。

注）パドルシフト付きモデルの場合、8チャンネル中の 2チャンネルはパドル用なので、スイッチ操作は6系統まで。

仕様

リレーコントロールユニット（受信部）
寸法：	W=108mm, H=30mm, L=85mm
重量：	240g
電源:	DC12V
リレー定格電流：	10A
反応時間：	70ms
ステアリングホイールスイッチパネル（送信部）
寸法：	W=194mm, H=160mm, 厚み2.6mm
重量：	220g（パドルシフトなし）、294g（パドルシフト付）
電源:	MN21（単5乾電池）（約3年使用可能）


	センターキャップ（強化プラスチック製) 品番：C1 本体価格：￥1,500+消費税/1個

	ロータイプセンターキャップ (ｼﾙﾊﾞｰﾘﾝｸﾞ・ﾌﾞﾗｯｸ) 品番：C7A 本体価格：￥3,500+消費税/1個

	ロータイプセンターキャップ (ﾌﾞﾗｯｸﾘﾝｸﾞ・ﾌﾞﾗｯｸ）品番：C7D 本体価格：￥3,500+消費税/1個

	純正キャップ装着リング (アルファロメオ用）品番：C5 本体価格：￥3,000+消費税/1個

	フラットセンターキャップ (ポルシェ用）品番：C6 本体価格：￥3,000+消費税/1個

	センターキャップ（RC ロゴ入) 種類：60φ,65φ,70φ 本体価格：￥800+消費税/１個

	スペシャルホイールナット径：10φ，12φ ピッチ：1.25P,1.5P 本体価格：￥500+消費税/１個
	チューブレス用スチールバルブ品番：V2 (13.15.16インチのみ) 本体価格：￥800+消費税/１個

SIZE	H-P.C.D.	INSET	本体価格+消費税
13×5.0JJ	4-100,110,114.3	28~45	￥29,000
13×5.5JJ	4-100,114.3	20~38	￥30,000
13×6.0JJ	4-100,114.3	28~40	￥31,000
