デフロスターキット

温水式2.2ｋWキット

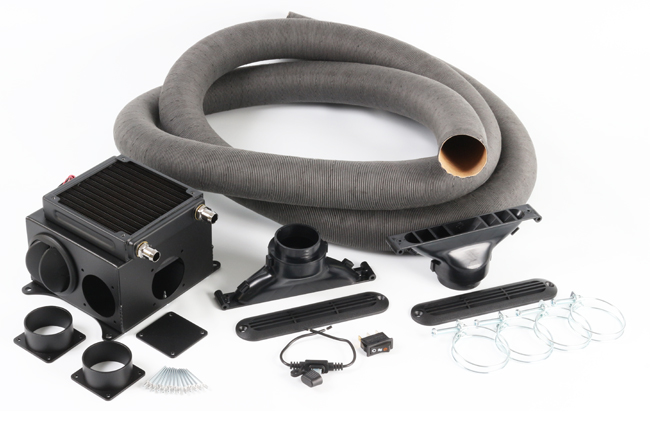

温水式3.5ｋWキット

電気式400Wキット

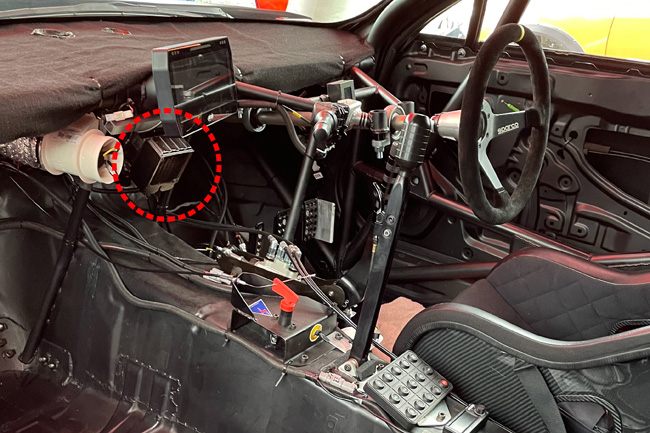

温水式2.2ｋW 車内取付例

車内グリル取付例

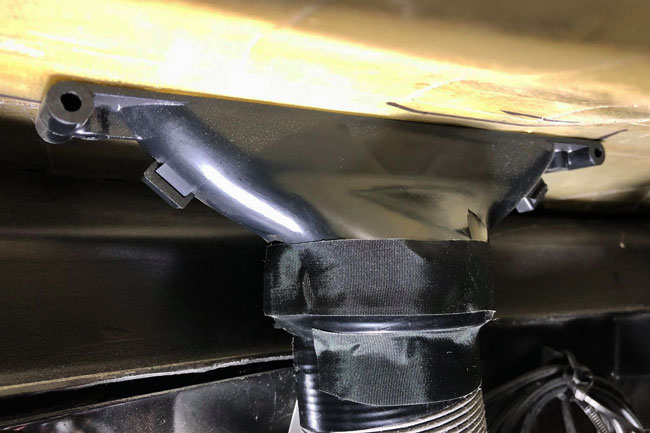

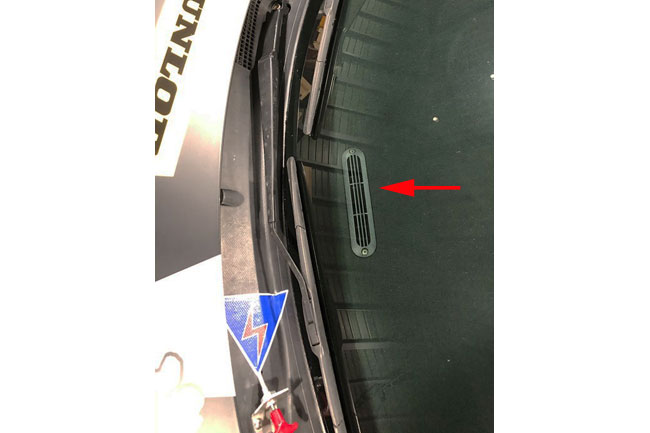

車内ベント取付例

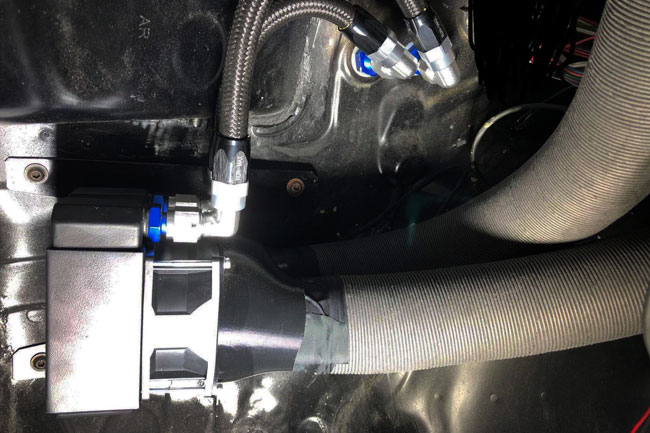

温水式2.2ｋWヒーターユニット取付例

温水式2.2ｋW
ヒーターユニット

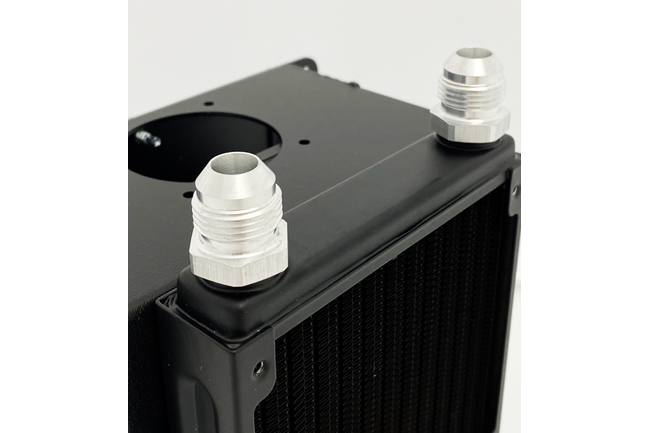

温水式3.5ｋW AN8 フィッティング仕様

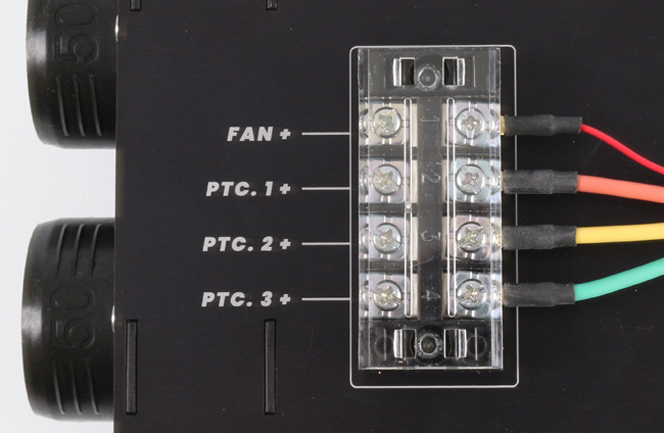

電気式400W＆600Wターミナル

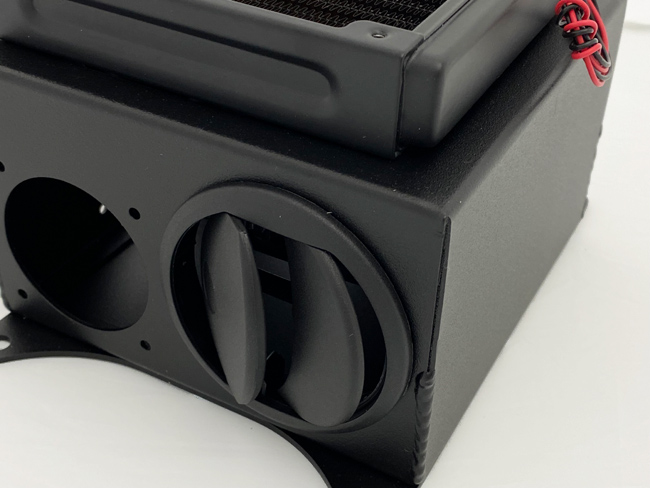

温水式3.5ｋW吹出口

競技車向けガラス曇り防止軽量ヒーターキット

特長

ラインアップ

軽量化とパワーロス軽減の為、Ａ/Ｃを取り外した競技車において、雨天時の走行中は勿論、ダートラ、ドリフト、ジムカーナ等のスプリント競技でも前走車待ちの間にフロントガラスが曇ってしまうことがあります。
デフロスターキットはエンジン車やＥＶ車に後付けできる最軽量ヒーターキットです。
熱線入りガラスの設定がない車種や作業車・建設機械にも最適。

特長

コンパクトな本体は取付位置が自由で様々な車種に取付け可能。
エンジン車用(温水式)とＥＶ車用（電気式）のそれぞれに用途に応じた容量違いの2サイズをラインアップ。温水式の熱源はクーラント（エンジン冷却水）。電気式の駆動電圧はDC12V。それ以外にDC24/48/80V仕様もございます。お問い合わせください。

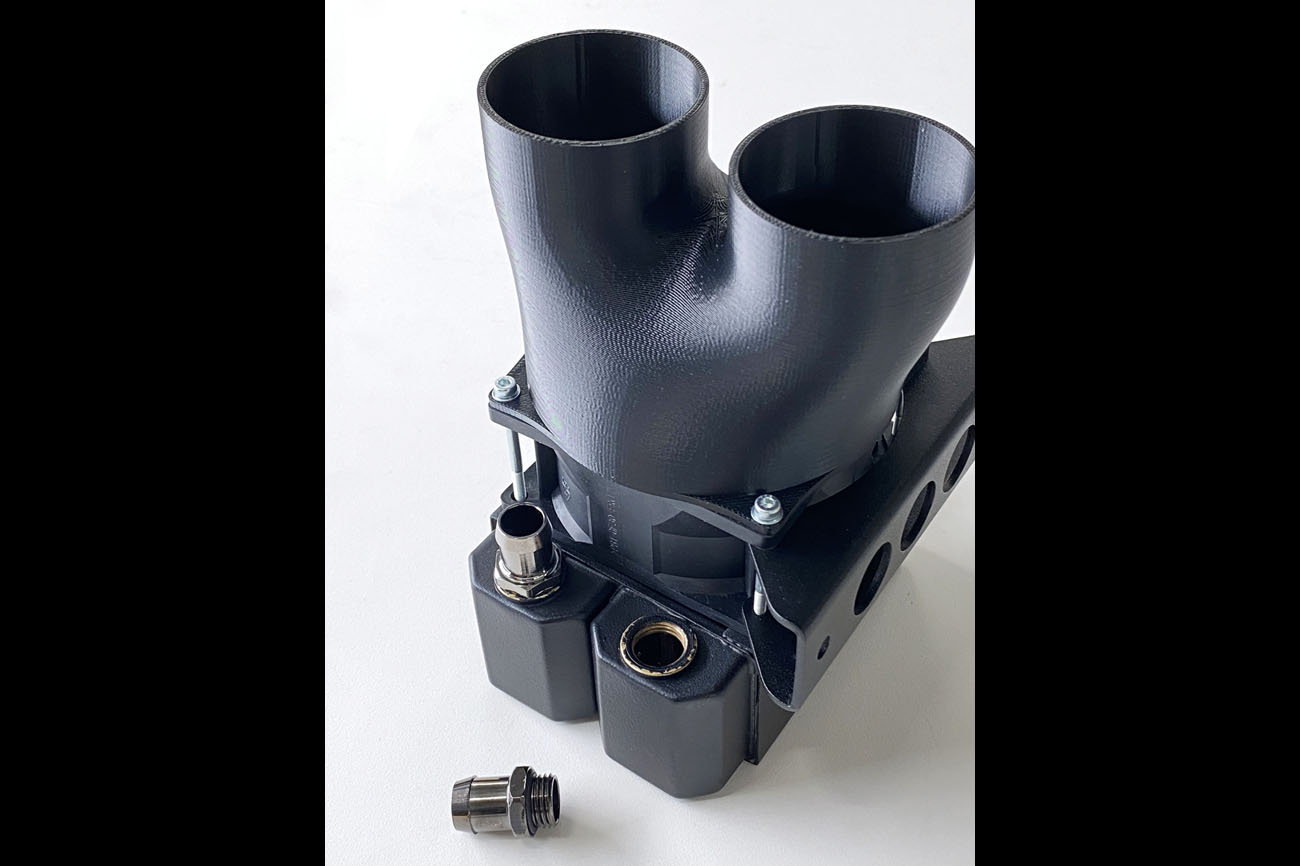

温水式最軽量モデルはヒーター＆ファンユニットにスマートに合体する軽量分岐ダクトを3Dプリンターで製作しフルキット重量1425ｇを実現。
温水式3.5kWタイプはダクトホース接続口2箇所の方向は3方向から選択可納。また開閉調整できる吹出口が2箇所あり足元を暖めます。
温水取込口フィッティングは13mmホースニップル仕様とAN8オス仕様の2種類設定あり。これ以外の場合は1/2″BSPサイズ変換アダプタが適合。
電気式はPTC発熱体が3回路独立しており、熱量を3段階調整可能。

曇り止めの効果

仕様上の注意

クーラント水圧2bar以上のエンジン冷却システムには使用不可。
高寿命化の為、冷却水には不凍剤やグリコール等の腐食防止剤を推奨。
ヒーターユニット本体（特にタンク部）が高温となるため、設置場所にご注意下さい。
ON時のファンスピードは可変不可でMAXのみ。

温水式

温水式2.2ｋW (DFKIT-22-13)

温水式	2.2 kWタイプ		NEW 3.5 kWタイプ
品番	DFKIT-22-13	DFKIT-22-AN8	DFKIT-35-13	DFKIT-35-AN8
キット価格（税込）	￥48,400	￥50,600	￥63,800	￥66,000
温水フィッティング形状	13mm ニップル	AN8 メス	13mm ニップル	AN8 メス
特長･用途	フルキット重量1.42kgの最軽量モデル｡リフト、ダートラ等のスプリント競技やヒストリックカー等の狭いキャビン容積車。		余裕ある熱量で広めの空間や即効性に優れたモデル。ラリー、耐久レース等の長時間競技。
流量	136 m3/hr		322m³/hr
ヒーターユニット重量	590g		1150g
フルキット重量	1420g		1990g
ホースサイズ	内径∅ 13mmニップル又はAN8オス。これ以外の場合は1/2″BSPサイズ変換アダプタが適合。

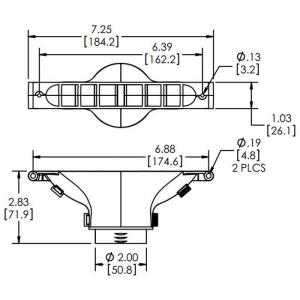

吹出口数と直径	2方向、φ 51mm		本体には３方向穴あり、２方向を選択、Φ５１
騒音レベル	54 dB (ファン回転Max時)		60dB（ファン回転MAX）
電源	DC12v
消費電流 (連続/ピーク時)	0.7A /1.4A		2A/3A
ファン回転スピード	固定
筐体構造	アルミボディ（黒粉体塗装仕上げ）
ヒーターコア材質	ヒーターコア部：銅＆真鍮製フィン部：銅製
ダクト耐熱温度	120℃
グリル耐熱温度	80℃
キット同梱品	・2.2kW又は3.5kWヒーターユニット　ｘ1個・φ50mmダクトホース(耐熱紙製)　ｘ３ｍ・ダクトホース用ホースバンドｘ4個・デフロスト用ベント＆専用グリル　ｘ２セット・ヒーターON/OFFスイッチ　ｘ１個・インラインヒューズボックス(3A) 　ｘ1個
別途必要部品	エンジンクーラントからの分岐ホース
生産国	イギリス

オプション

バルクヘッドホースアダプタ（13mm ホース用）

￥2,860（税込）/1個
品番：DF-BADP
材質：アルミ

電気式

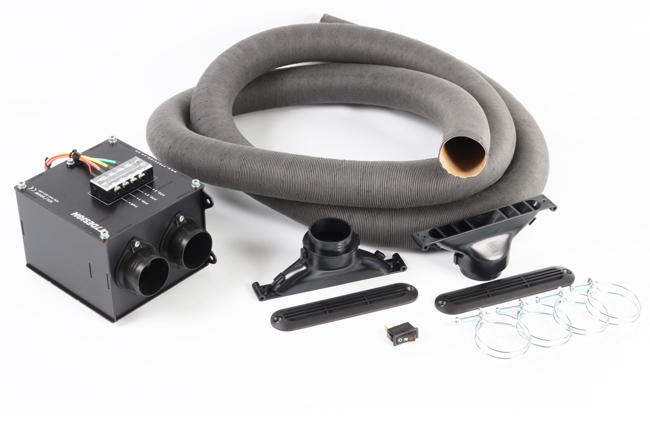

電気式４００W (DFKIT-E12-400)

電気式	NEW 600W (12V)	NEW 400W (12V)
品番	DFKIT-E12-600	DFKIT-E12-400
キット価格（税込）	￥77,000	￥77,000
特長･用途	余裕ある熱量で広めの空間や即効性に優れたモデル。ラリー、耐久レース等の長時間競技。	ドリフト、ダートラ等のスプリント競技や狭いキャビン容積車。
熱出力	200, 400, 600W	133, 266, 400W
ダクトサイズ	2xΦ50mm
流量	187m³/hr
使用最低温度	-10℃
使用最高温度	60℃

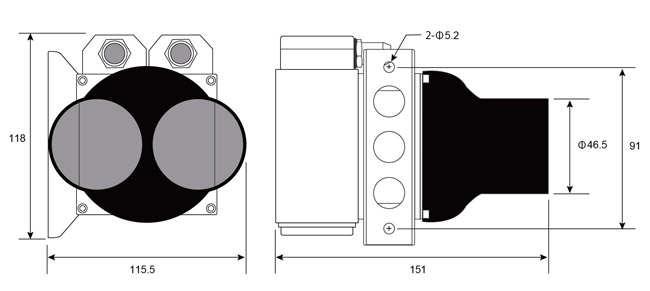

寸法（LWH)	207 x 125 x 150mm
ヒーターユニット重量	1420g
フルキット重量	2250g
ファン回転スピード	固定
ファン寿命	70,000 Hrs @40℃
ファン騒音レベル	55 dB(A)
駆動電圧	DC12V
定格電流 (連続/ピーク時)	52A/70A	33.3A/55A
固定方法	4 x 6mm貫通孔
筐体構造	アルミボディ（黒粉体塗装仕上げ）
キット同梱品	・400W又は600Wヒーターユニット　ｘ1個・φ50mmダクトホース(耐熱紙製)　ｘ３ｍ・ダクトホース用ホースバンドｘ4個・デフロスト用ベント＆専用グリル　ｘ２セット・ヒーターON/OFFスイッチ　ｘ１個
別途必要部品	ヒューズ、リレー、電線
生産国	イギリス
