排気系統全般の遮熱対策にハニカムエンボス板

ハニカム・エンボス遮熱板 <エンブレラ>

軽量で形状を保持できる遮熱板

特長

商品詳細

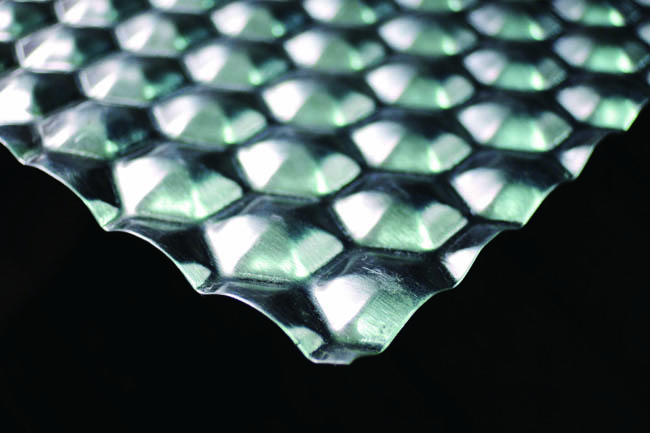

0.4mm厚のアルミ板に六角形のドーム状のエンボス加工が施されており同等の剛性をもつ平板と比べ30％程軽量です。手で簡単に曲げられ、金切りバサミ等でカットでき、ネジやリベット等で固定できます。凸面と凹面がありますが遮熱効果は同じです。熱源側に直接固定したり接触すると熱を吸収してしまい、逆効果となりますのでご注意ください。乗用車の純正品としても採用拡大中。

用途

排気系統全般の遮熱、バッテリーカバー、隔壁板等

●メンテナンスショップ様
簡易的な遮熱を目的で作ってみました。素材が軽いので加工取り付けが簡単に出来てなかなか良いです。

	Ｍサイズ	Ｌサイズ	ＬＬサイズ
価　格	￥7,150(税込)	￥14,300(税込)	￥28,600(税込)
品　番	EBL1	EBL2	EBL3
サイズ	100 x 50cm	100 x 100cm	100 x 200cm
重　量	517g	1034g	2068g
材　質	0.4mm厚 A5052P-H3アルミ
寸法図	クリック成形厚：2.6mm

注意

EBL2とEBL3は大型梱包商品の為、大型送料￥2,200(税込)別途かかります。LLサイズ（EBL3)の送料は都度お見積りいたします。また、個人宅への直送不可。西濃運輸の営業所止めでご対応可能です。
（Mサイズ(EBL1）は個人宅可）
