世界初！NAVICOMは音質調整可能な通話システム

ナビコム　ラリー用インターコム

　フロントバー取付例

　メインアーチ取付例

　センターコンソール取付例

　シートステー取付例

　取付例：Renault 8 Gordini (1968)

　アライ製GP-J3取付例

汎用ヘルメット用　マイク＆スピーカーセット

　アライ製GP-5W取付例

世界初！他社品と組み合わせて使用する際や車内ノイズに応じ、聞きやすい音質に調整可能なラリー用インターコム

主な特長

ラインナップ

シンプル操作ながら様々な音質調整が可能なアンプ

砂利音を抑えたり、他社品と組み合わせて使用する際にも音割れ・音量不足等なく最適に聞き取れるよう左右独立した調整機能を装備。操作面は電源ボタンと色識別された音量ボリューム２個だけのシンプルなレイアウト。ノイズフィルター付ＤＣ１２Ｖ電源仕様。カメラ用音声出力は勿論、様々な機器との接続も可能（別売）

貼るだけでしっかり固定するマイクアーム

マイクアーム固定は、強力かつ簡単に着脱可能な３Ｍ製ファスナー（付属品）をオープンフェイスやフルフェイスヘルメットに貼るだけ。ラフな扱いでも折れにくく、激しい振動やヘたりに強い高強度フレキシブルアーム採用。

専用設計のマイクとスピーカーユニット

高騒音を効果的に減衰する双指向性のKTEL製小型ノイズレスマイクロホンと、遮音性と装着感に優れたイヤークッション付きスピーカーはペルター製品と組み合わせて使う際、同じ音量となるようカスタム設計。他社品よりも軽量で長時間使用での疲れにくさに貢献。

プロ仕様のコネクター＆コード

しなやかで耐久性が高く、耐ノイズ性に優れたコードは引っ張りによる断線を予防するカール付。新開発コネクターは不意の外れを防止する構造で、防塵防水性・操作性・小型化を実現。コード長さや取付方向はHANSデバイスやフルハーネスとの干渉を防ぐよう工夫。

アフターサービスも安心

高品質コンポーネントで構成された本体は勿論、スペアーパーツの供給及びアフターサービス体制も完璧な純国産品。RoHS指令対応。

オンボード動画による音声比較 ● 他社製アンプとBELL®ヘルメットの組合せ奴田原・佐藤組 (50sec)
	音が割れ気味。こもっていて聞きづらい。
● NAVICOMアンプとBELL®ヘルメットの組合せ奴田原・佐藤組 (50sec)
	音が割れやこもりのないクリアな音質。車内ノイズも目立たず会話に集中しやすい。

● 海外ラリー選手
ボリューム調整幅が十分あり、ぺルターのヘッドセットでも、STILOヘルメットでも、ボリュームレンジだけで変えられることに驚いた。

● 全日本ラリー出場選手
・昔のペルターアンプのようなクリアな音質で音量調整幅にも余裕があって、聞き取りやすいのがとても良い。
・音量を上げすぎるとノイズが出てきますが、マイクゲインで調整できるので気になりません。

● 全日本ラリー出場選手
・車載カメラと音声ケーブルをつないだ映像の音声が非常にクリアで、ノイズが乗らないのは正確なペースノート作りにとても役立ちます。
・様々なメーカーのヘルメット（インターコム内蔵タイプ）に対応してるのは便利だと思います。

● 全日本ラリー出場選手
・この音質のクリアさに慣れると、他のアンプが使えなくなる。
・レッキの際にレンタカーにも簡単に取り付けられるように、乾電池駆動も対応してほしい。

貴重なご意見ありがとうございました。

アンプ　　次期モデル開発中につき、現行モデルを追加販売いたします。

ドライバー側とナビゲーター側が別々に最適な音質調整が可能。世界初
オリジナル製品との組み合わせは勿論、殆どの他社製ヘルメット及びヘッドセットと最適な音量に組合わせができる切替えスイッチを装備。（インピーダンス切替機能）世界初

※オーダー時にご指定のヘルメット仕様に設定して出荷することも可能。
電源や接続機器からのノイズを防ぐ内蔵フィルターにより、クリアな会話を実現。
DC12V電源なので電池交換が不要。
別売のコードでスマートフォン、無線機、音声入力コード等に接続可能。

ナビコムジャック
仕様： ￥45,000(税別)
品番：NAV-A1

ペルタージャック
仕様：￥52,000(税別)
品番：NAV-A2

対応マイクインピーダンス：LOW-600Ω,ECM(各Ch)
対応スピーカーインピーダンス：LOW-600Ω(各Ch)
使用可能マイク＆スピーカー/ヘッドセットブランド： NAVICOM, PELTOR, STILO(WRC DES), BELL, SPARCO, OMP, TERRATRIP(PRO+), TURN ONE Jet-RS(PELTOR)
各ｃｈ調整機能：
・低音
・高音
・マイクゲイン（自分の声を拾う感度）
・ＶＯＸレベル（音声感知された時のみ通話～常時通話）
・マイクとスピーカーインピーダンス切替え
音声出力：RCA端子
音声：モノラル
電源：DC12V(許容10-15V)
消費電流：100-200mA
重量：280g（コード類除く）
付属品：
・取付固定ネジ２個
・調整用ミニドライバー１本

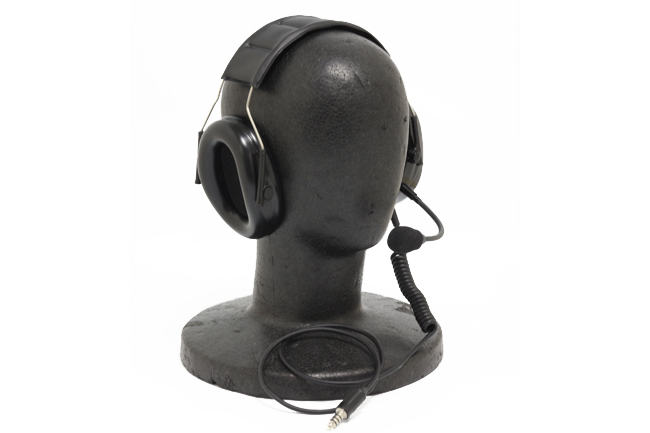

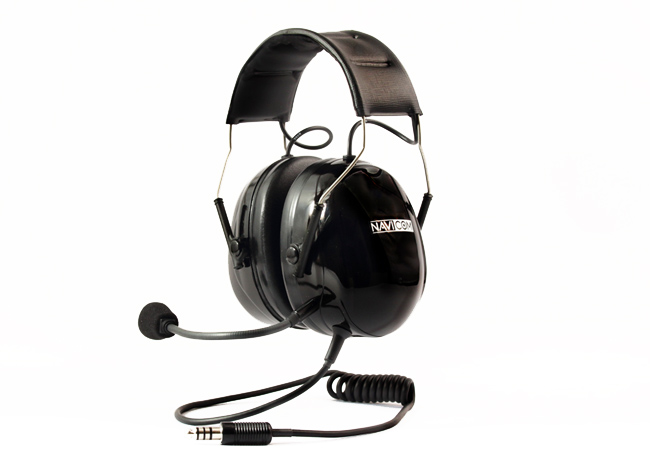

ヘッドセット

激しい振動や衝撃に強く、優れた遮音性とタフな耐久性、長時間使用でも快適な軽量モデル。
スピーカーは耳位置に合わせて、上下スライド調整可能。ヘッドバンドは頭を挟み込む力を軽減させるテンション調整可能。


ナビコムジャック仕様：￥29,000(税別) 品番：NAV-H1	ペルタージャック仕様：￥31,000(税別) 品番：NAV-H2
音声：モノラル重量：316g（コード含む）付属品：・ノイズを低減し、水・埃の侵入を防ぐマイクスポンジ付・持ち運びしやすく、キズや故障を防ぐ専用巾着袋

マイク＆スピーカーキット

ヘルメットに安全、簡単かつ確実に固定でき、激しい振動や衝撃に強く適度な遮音性、耐久性を重視したモデル


ナビコムジャック仕様：￥20,000(税別) 品番：NAV-MS1	ペルタージャック仕様：￥23,000(税別) 品番：NAV-MS2
適合：オープンフェイスヘルメット、フルフェイスヘルメット注）口元に十分なマイクスペースのないモデル(例：アライ製GP-5/6等)は不可。音声：モノラル重量：87g（コード含む) 付属品：・ノイズを低減し、水・埃の侵入を防ぐマイクスポンジ付・３Ｍ製デュアルロックファスナー(ヘルメット貼付用) ・面ファスナー（スピーカー固定用）

ナビコムジャック仕様アンプ　オプションパーツ

ペルターアンプ用変換コネクター

NAVICOMマイク＆スピーカーキットやヘッドセットをペルターアンプに接続

￥4,500(税別)/1個
品番：NAV-AP

組み合わせ参考図

スティロWRC03アンプ用変換コネクター

NAVICOMマイク＆スピーカーキットやヘッドセットをスティロWRC03アンプに接続

￥5,000(税別)/1個
品番：NAV-AS

組み合わせ参考図

ペルターヘルメット用変換コネクター

NAVICOMアンプをペルターヘルメットに接続

￥5,000(税別)/1個
品番：NAV-HP

組み合わせ参考図組合わせ参考図

適合： PELTORヘルメット/ヘッドセット/マイク＆スピーカー、BELLへルメット、SPARCOヘルメット、OMPヘルメット

スティロWRC DESヘルメット用変換コネクター

NAVICOMアンプをスティロWRC DESヘルメットに接続

￥4,500(税別)/1個
品番：NAV-HS

組み合わせ参考図

ペルタージャック仕様アンプ　オプションパーツ

スティロWRC DESヘルメット用変換コネクター（カールコードタイプ）

NAVICOMアンプ(ペルタージャック仕様）をスティロWRC DESヘルメットに接続。方向性あり。

￥9,000(税別)/1個
品番：NAV-HS2
コード長：約50cm

組み合わせ参考図

適合： STILO WRC DESシリーズヘルメット/ジェットヘルメットキット/WRC03ヘッドセット

その他オプションパーツ

iPhone 接続コードキット

ヘルメットやヘッドセットを装着中でも音声コントロールアプリSiriにより電話や操作が可能。
付属の防水プッシュスイッチによりSiri操作及び着信時の通話開始・終了が行えます。NAVICOMアンプ用。

※写真内のiPhone、アンプ本体は含まれません。

￥9,500(税別)
品番：NAV-EX-IP
付属品：ゴムカバー付防水プッシュスイッチ
アンプからiPhoneまでのコード長: 110cm
iPhoneからプッシュスイッチまでのコード長: 220cm

無線機接続コードキット

ヘルメットやヘッドセットを装着中でも無線機との通話が可能。
付属の防水PTTスイッチを押している時に音声送信状態。NAVICOMアンプ用。

※写真内の無線機、アンプ本体は含まれません。

￥8,500(税別)
品番：NAV-EX-TR
付属品：ゴムカバー付プッシュスイッチ
アンプから無線機までのコード長： 140cm
無線機からPTTスイッチまでのコード長： 167cm
適合：アルインコ、ヤエス、スタンダード、アイコム製無線機

音声入力コード (2タイプ)

NAVICOMアンプに外部機器の音声（クラシックカーラリーでのカウントダウン音やタイムショット音等）を入力。

	￥3,000(税別) 品番：NAV-KT051 端子形状：φ3.5mmステレオコード全長：78cm 適合：BORA-S, TIME SHOT
	￥3,000(税別) 品番：NAV-KT052 端子形状：φ2.5mmステレオコード全長：100cm

マイク＆スピーカーキット用補修キット

￥1,500(税別)
品番：NAV-MS1-S
キット内容 :
・イヤークッションｘ２
・マイクスポンジｘ１
・３Ｍ製デュアルロックファスナー(ヘルメット貼付用)ｘ１

推奨：汗や埃等の付着により劣化するので定期的な交換をお薦めします。

ヘッドセット用補修キット

￥1,870(税別)
品番：NAV-H1-S
キット内容 :
・イヤークッションｘ２
・インナークッションｘ２
・マイクスポンジｘ１

推奨：汗や埃等の付着により劣化するので定期的な交換をお薦めします。

CH延長カールコード

アンプ設置で標準コードが足りない場合に使用。終端はペルタージャックオスとメス仕様。

￥10,000(税別)
品番：NAV-EXT-05
コード長：約50cm
