カムロック 26S8シリーズ

ドライバーで90°回すだけで確実固定、振動に強く、出っぱりもなく複数使用により位置決め精度も良好、受け側の固定方法3種類、オス側の長さ5~6種類設定あり
特 長
商 品 詳 細

camloc_diagram

  • 振動に強く航空業界でポピュラーなファスナー

  • プラスドライバーを使って1/4回転させるだけで簡単に脱着が可能

  • 取付表面の突出を極力抑えることができる構造

  • 他のクイックファスナーに比べ取付表面がコンパクトで、既存のネジ位置のまま置換え可能

  • 他のクイックファスナーに比べ比較的カーブがついている部分に使用可能

  • 複数で固定することにより支持強度と位置決め精度が向上

主な用途

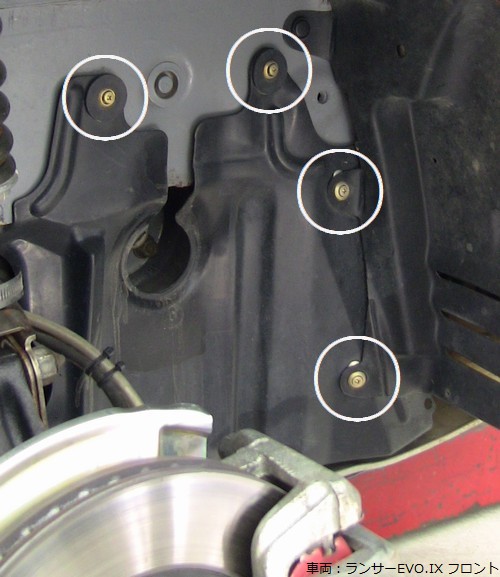

内装及び外装パネル、ランプポッド取付等、頻繁に着脱をしたい部品

注意

高負荷な箇所への取付け、重量物の取付けには適しません。競技用部品の為、車体外側に取付ける際は道路交通法の基準に従って下さい。

カムロック26S8シリーズ

生産国:U.S.A
最大荷重:1330N (135.6kgf)
(各タイプ共通)

click_for_dimension

貫通タイプ RSシリーズ

基台の裏側から2箇所をリベットやネジで固定するタイプ。底が貫通しているので水や泥が溜まる心配がありません。

カムロック_RS

各サイズ2個1セット:¥1,600(税別)
材 質:スチール製(亜鉛メッキ)
メス側:青銅ダイキャスト(亜鉛メッキ)

click_for_dimension

品 番

適応範囲

CAM-RS1

0.75~1.50mm

CAM-RS2

1.50~2.30mm

CAM-RS3

2.30~3.05mm

CAM-RS4

3.05~3.80mm

CAM-RS5

3.80~4.60mm

CAM-RS6

4.60~5.35mm

密閉タイプ REシリーズ

基台の裏側から2箇所をリベットやネジで固定するタイプ。底が密閉されているので泥や水の浸入を極力防ぎたい場所に適しています。

カムロック_RE

各サイズ2個1セット:¥1,600(税別)
材 質:スチール製(亜鉛メッキ)

click_for_dimension

品 番

適応範囲

CAM-RE1

0.75~1.50mm

CAM-RE2

1.50~2.30mm

CAM-RE3

2.30~3.05mm

CAM-RE4

3.05~3.80mm

CAM-RE5

3.80~4.60mm

CAM-RE6

4.60~5.35mm

ネジ山付タイプ RTシリーズ

メス側外周にネジ山が切ってあり、ナットを基台裏側から嵌めて固定するタイプ。リベットやネジを使わず固定できるので、薄い板に使用しても出っ張りが抑えられます。
また貫通、密閉両タイプに比べ、カーブがきつい場所への取付けに優れており、 メス側の底が貫通しているので水や泥が溜まる心配がありません。

カムロック_RT

各サイズ2個1セット:¥3,000(税別)
材 質:スチール製(亜鉛メッキ)
メス側:亜鉛ダイキャスト(亜鉛メッキ)

click_for_dimension

品 番

適応範囲

CAM-RT1

0.75~1.50mm

CAM-RT2

1.50~2.30mm

CAM-RT3

2.30~3.05mm

CAM-RT4

3.05~3.80mm

CAM-RT5

3.80~4.60mm

オス側取付プライヤーワッシャー取付ツール

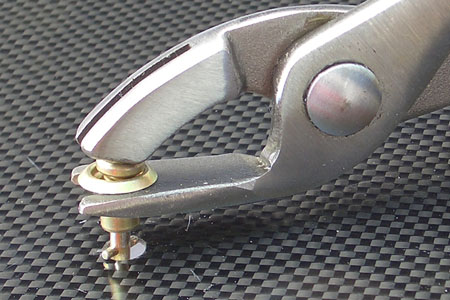

部品にオス側を取付ける際に便利な専用プライヤーです。素手に比べ少ない力で簡単に取付け可能です。
カムロック_工具

¥4,800(税別)
品番:CAM-PLI

取付部品にワッシャを素早く装着することができるツールです。
カムロック_工具2

¥4,800(税別)
品番:CAM-WA
