ポリシート

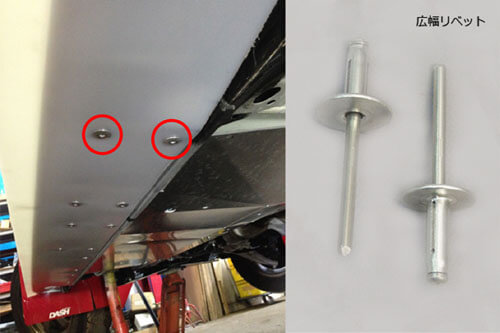

サイドスカートにＬＳリベットでポリシートを固定

柔軟で衝撃に強い軽量樹脂板、飛び石保護やエアロパーツ等に、熱成型可で
使用箇所に応じて3種類の厚みあり

特長

商品詳細

高密度ポリエチレンシートは剛性と耐水衝撃性に優れ、軽量でちぎれにくい素材。

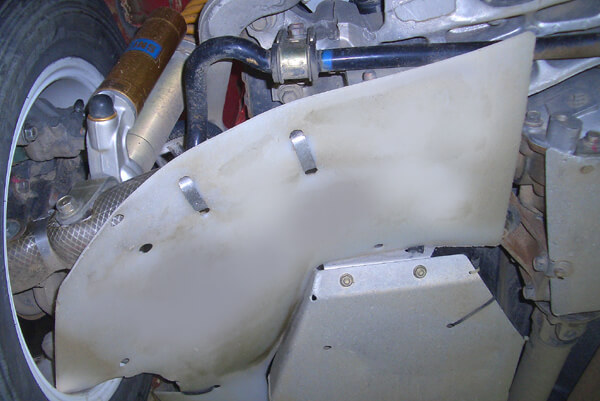

3mm厚はヘビーデューティ用、2mm厚はアーム類・フロア＆ステップガード等、1mm厚はインナーフェンダー等に最適。
シンプルなカーブなら熱成型（75~80℃程）も可能なのでエアロパーツとしてもOK。
カッター又は糸ノコ・ドリルで簡単に加工でき、LS広幅リベット、タイラップバンドや金属バンド等で固定。
使用温度：-80～130℃
比重：0.96
カラー：乳白色

3mm厚

￥15,000(税別)
サイズ：200×100cm
品番：PS3

3mm厚ハーフサイズ

￥8,700(税別)
サイズ：100cmx100cm
品番：PS3H

2mm厚

￥10,500(税別)
サイズ：200cmx100cm
品番：PS2

2mm厚ハーフサイズ

￥6,500(税別)
サイズ：100cm×100cm
品番：PS2H

1mm厚

￥5,800(税別)
サイズ：200cm×100cm
品番：PS1

注意

大型梱包商品につき､通常送料+大型送料￥2,000(税別) が加算されます。また、個人宅様へ直送の場合、運送会社の営業所止めにてご対応可能です。

LS広幅リベット

￥2,000(税別)（50個入）
品番：LSR
材質：ボディ・アルミ（A5052） / 芯棒・アルミ合金
強度：850N（剪断）/1100N（引張）
重量：1g（芯棒除く）
呼径：4.9 +0.17/-0.07mm
適応板厚：0.5-6.4mm
推奨下穴径：5.1mm（標準リベットに比べ若干大きめ）
