ETA高性能サーキットブレーカー防水型ヒューズボックス

ETA 復活式サーキットブレーカー

ブレードヒューズ型

ブレードヒューズ型使用例

高性能タイプ４８３

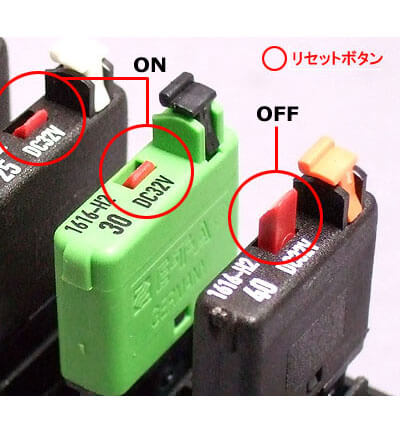

リセットボタンで復活するので、スペアヒューズを差し替える必要が無く、半永久的に使用可能

特長

商品詳細

ETA 復活式サーキットブレーカー（ブレードヒューズ型）在庫限りで終了

自動車用／ブレードヒューズ型のバイメタル式サーキットブレーカー。アクシデント時の配線ショートやモーター類の過負荷時に自動的に遮断。リセットボタンを押せば復活するので、スペアヒューズを差し替える必要が無く、半永久的に使用可能。

マニュアルでOFFにもできるのでスイッチ代わりに使用すれば、スイッチとヒューズBOXを別々に設けるより配線がシンプルかつ軽量。
定格電流ごとに8種類の設定。

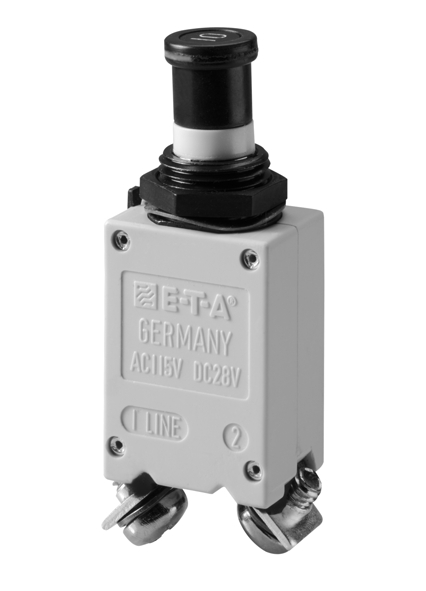

ETA 高性能サーキットブレーカー 483

丸いボタンが押された状態で通電、定格を超えるとボタンが飛び出し自動的に遮断、再び押せば復活。プッシュ(ON)・プル(OFF)による手動スイッチとしても使用可。温度補正バイメタル採用で周囲温度、振動、衝撃に強い特性。軍事規格MS3320適合品。ボタン部サイドの色により視覚的にON/OFF状態を確認できる。コンパクトで軽量な為、高信頼性が不可欠な軍事・航空・モータースポーツ分野で広く使われております。

復活型サーキットブレーカーとしては最強の耐振動性、耐衝撃性、耐久性。
定格電流ごとに13種類の設定。

主な取付用途

補助灯、無線機、追加メーターラップタイム計測器、ナビランプ、GPS、燃料ポンプ、ラリーコンピューター、追加ファン、熱線ガラス、インターコム等。

ETA 復活式サーキットブレーカー（ブレードヒューズ型）在庫限りで終了

￥1,650(税込)
定格電圧：DC32V
適応温度：-40～+85℃
生産国：ドイツ

定格電流	品　番
5AMP	1616-H2-5A
7.5AMP	1616-H2-7A
10AMP	1616-H2-10A
15AMP	1616-H2-15A
20AMP	1616-H2-20A
25AMP	1616-H2-25A
30AMP	1616-H2-30A
40AMP	1616-H2-40A

ETA 高性能サーキットブレーカー 483

価格はお問合せください
定型電圧：28V
適応温度：-55～+125 ℃
生産国：ドイツ

定格電流	品　番
1AMP	483-1A
2AMP	483-2A
2.5AMP	483-2.5A
3AMP	483-3A
5AMP	483-5A
6AMP	483-6A
7.5AMP	483-7.5A
10AMP	483-10A
15AMP	483-15A
20AMP	483-20A
25AMP	483-25A
30AMP	483-30A
35AMP	483-35A


	センターキャップ（強化プラスチック製) 品番：C1 本体価格：￥1,500+消費税/1個

	ロータイプセンターキャップ (ｼﾙﾊﾞｰﾘﾝｸﾞ・ﾌﾞﾗｯｸ) 品番：C7A 本体価格：￥3,500+消費税/1個

	ロータイプセンターキャップ (ﾌﾞﾗｯｸﾘﾝｸﾞ・ﾌﾞﾗｯｸ）品番：C7D 本体価格：￥3,500+消費税/1個

	純正キャップ装着リング (アルファロメオ用）品番：C5 本体価格：￥3,000+消費税/1個

	フラットセンターキャップ (ポルシェ用）品番：C6 本体価格：￥3,000+消費税/1個

	センターキャップ（RC ロゴ入) 種類：60φ,65φ,70φ 本体価格：￥800+消費税/１個

	スペシャルホイールナット径：10φ，12φ ピッチ：1.25P,1.5P 本体価格：￥500+消費税/１個
	チューブレス用スチールバルブ品番：V2 (13.15.16インチのみ) 本体価格：￥800+消費税/１個

SIZE	H-P.C.D.	INSET	本体価格+消費税
13×5.0JJ	4-100,110,114.3	28~45	￥29,000
13×5.5JJ	4-100,114.3	20~38	￥30,000
13×6.0JJ	4-100,114.3	28~40	￥31,000
14×5.5JJ	4-100,114.3	27~37	￥31,000
14×6.0JJ	4-100,114.3	30~43	￥32,000
14×6.5JJ	4-100,114.3	28~40	￥33,000
14×7.0JJ	4-100,114.3	28~40	￥34,000
15×6.0JJ	4-100,114.3	27~37	￥31,000
15×6.0JJ	5-100,114.3	4~30	￥31,000
15×6.5JJ	4-100,114.3	20~46	￥36,000
15×6.5JJ	5-100,114.3	10~36	￥36,000
15×7.0JJ	4-100,114.3	26~53	￥37,000
15×7.0JJ	5-100,114.3	16~43	￥37,000
15×7.5JJ	4-100,114.3	33~59	￥38,000
15×7.5JJ	5-100,114.3	23~49	￥38,000
16×7.0JJ	4/5-100,114.3	26~51	￥40,000
16×7.0JJ	5-114.3	10~35	￥40,000
16×8.0JJ	4-100,114.3	24~51	￥42,000
16×8.0JJ	5-100,114.3	8~35	￥42,000

品　番	φ外径 (mm)	高さ (mm)	Φ内径 (mm)	重量 (g)	参考トルク (N・m)
M8	17	4	8	4	40
M10	22	4.8	10	9	49
M12	25.0	5.4	12	12	85
M14	29	6.4	14	19	180

サイズ	外径 (mm)	高さ (mm)	深さ (mm)	2面幅 (mm)	重量 (g)
M8xP1.25	17	10.3	4.0	12	8
M10xP1.25	20	11.6	5.0	14	11
M12xP1.25	24	12.1	5.4	17	17
M14xP1.5	25	14.6	5.5	19	24

SPH08/BA シリーズ
	フィッティング形状（F）	L (mm)	重量 (g)
	ソケット（オス） AN6^*3	14	32
	ソケット（オス） AN8^*4	16.5	36
	パネルマウントソケット（オス） AN6^*3	27	43
	パネルマウントソケット（オス） AN8^*4	30	46
	プラグ（メス） AN6^*3	14	29
	プラグ（メス） AN8^*4	16.5	33

SIZE		INSET	H-P.C.D
SIZE		INSET	H-P.C.D	WH	SL
15inch	6.5J	30	4-100	ー	ー
		35	4-100	ー	ー
		40	4-100	ー	ー
			5-100	ー
			5-114.3	ー	ー
		45	4-100	ー	ー
	7.0J	30	4-100	ー	ー
		35	4-100	ー	ー
		40	4-100	ー	ー
		40	5-114.3	ー	ー
		48	4-100	ー	ー
	7.5J	40	4-100	ー	ー
	7.5J	40	5-114.3	ー	ー

SIZE		INSET	H-P.C.D
SIZE		INSET	H-P.C.D	WH	SL	GD	BZ	MG
17inch	7.5J	35	5-114.3	ー
		41	4-100	ー			ー	ー
		45	5-114.3	ー	ー		ー
		48	5-100	ー	ー	ー
	8.0J	35	5-98	ー				ー
			5-100	ー			ー	ー
			5-114.3	ー			ー
		48	5-100	ー		ー
		48	5-114.3	ー		ー
		50	5-112	ー				ー
	8.5J	30	5-114.3	ー
	8.5J	48	5-114.3	ー		ー	ー
	9.0J	35	5-114.3	ー			ー
	9.0J	60	5-114.3	ー		ー	ー

SIZE		INSET	H-P.C.D
SIZE		INSET	H-P.C.D	WH	SL	GD	BR	MG
18inch	8.0J	35	5-98	ー				ー
			5-100	ー
			5-114.3	ー			ー
	8.5J	30	5-114.3	ー			ー
		48	5-100	ー
		48	5-114.3	ー		ー	ー
	9.0J	35	5-114.3	ー			ー	ー
		43	5-114.3	ー		ー	ー
		46	5-130					ー
	9.5J	30	5-114.3				ー	ー
	10.0J	25	5-114.3	ー			ー	ー
	10.0J	37	5-114.3	ー			ー	ー
	11.0J	59	5-130					ー

SPH05/BAシリーズ
	フィッティング形状（F）	L (mm)	材質	重量 (g)
	ソケット（オス） M 12 x P1,0	9	アルミ	19
			チタン	28
	ソケット（オス） AN4^*2	14	アルミ	18
			チタン	29
			ステン	44
	ソケット（オス） AN6^*3	14	アルミ	19
			チタン	27
			ステン	47
	パネルマウント> ソケット(オス) AN4^*2	26	アルミ	23
			チタン	36
	パネルマウントソケット（オス） AN6^*3	26	アルミ	24
			チタン	38
	プラグ（メス） AN4^*2	14	アルミ	17
			チタン	26
			ステン	46
	プラグ（メス） AN6^*3	14	アルミ	19
			チタン	28
			ステン	50
