競技用LEDスポットランプ　Triple-R Elite(Gen2)シリーズ

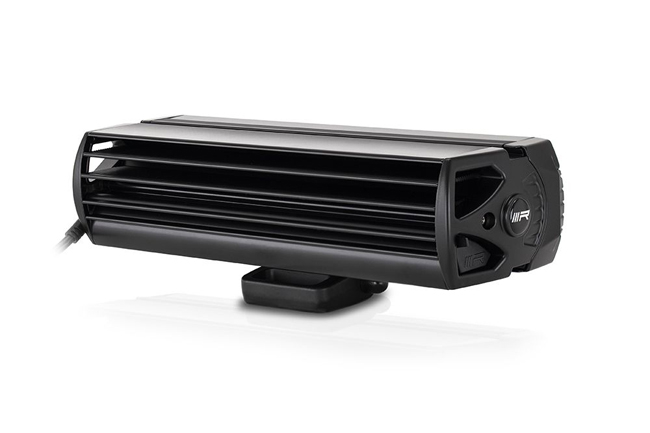

　　Triple-R Elite 850 裏側ヒートシンク

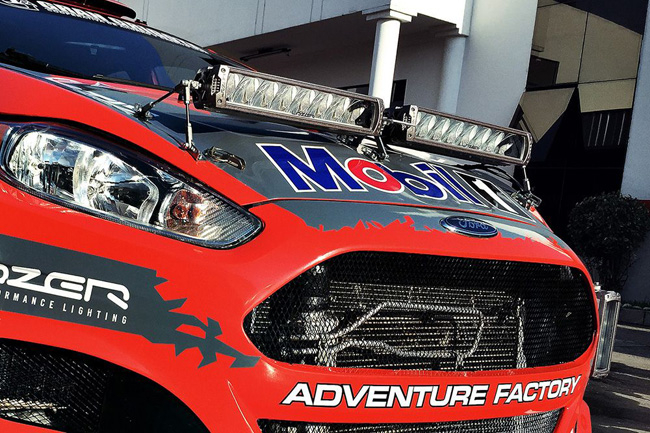

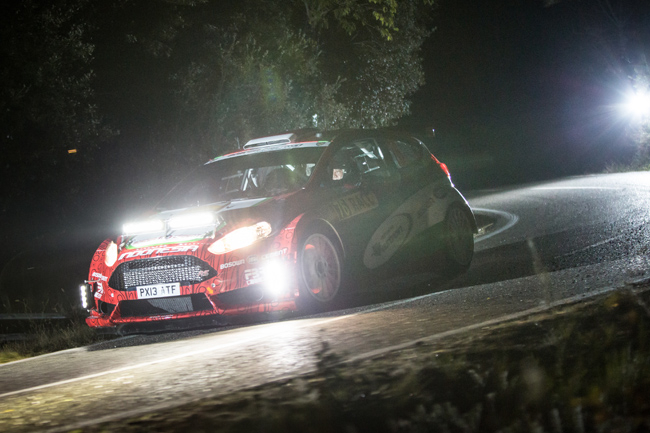

Elite 1000 (ボンネット)+ Elite 750(コーナー部)　取付例

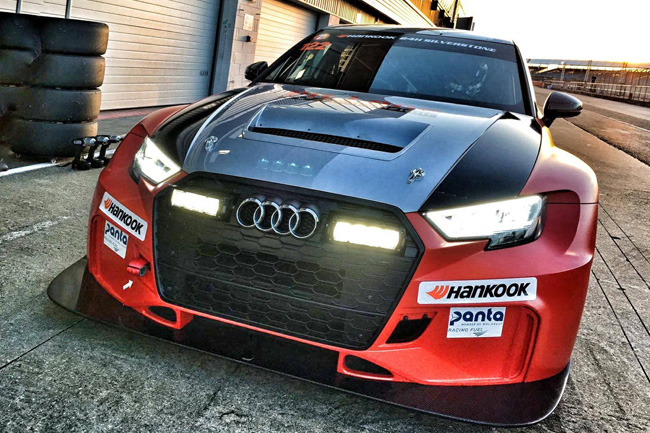

　　Elite 750取付例

Elite 750とElite 850のサイズ比較

オプションレンズカバー色比較 : イエロー(左）, クリア(右)

コンパクトながら十分な明るさと配光パターンを備えた競技用LEDスポットランプ

注意：公道使用不可。モータースポーツ業者向け限定商品。価格納期はお問い合わせください。

主な特長

商品詳細

基本的にスポット配光で最小サイズの<Elite 750>でも5068 ル―メンと非常に明るく、かつ手元付近は水平照射角42度とインカットにも対応できるワイドな配光パターン。
色温度5000Ｋ/CRI 80のLEDチップは青白過ぎず色の再現性が高いオールラウンドな色合い。
WRCやWECで培われた設計力により本体も高熱にならず高信頼＆省エネ。消費電流6.6A～（ペア使用時）。
オプションのユニバーサルシングルランプマウントは調整範囲が広く堅牢設計でラリー走行でも光軸がブレにくい。
<Elite750>のみオプションでカバーレンズ6種取付可能。霧や雪道、ハイスピードコーナー等様々なコンディションで効果を発揮。(イエロー色、イエロー拡散15度、クリア拡散15度、クリア拡散30度、バリアブル拡散5/10度、クリア拡散縦15度)

LAZER LAMPS社について

2010年イギリスにて創業。代表Ben Russell-Smith氏は日産テクニカルセンター・ヨーロッパ社やフォード社にてエクステリアライトの設計エンジニア、プロジェクトマネージャーを歴任し、今日のLAZERLAPS製品の優れた性能や信頼性に反映されている。小規模ながら回路設計、表面実装を含む生産設備、防水検査、測光テスト施設まで備えたインハウス企業。ISO9001:2015取得。WRCではM-SPORT(FORD), WECではTOYOTA MOTORSPORTとパートナーシップ契約を結ぶ。

Triple-R Elite 750(Gen2)
	品番：00R4-G2-EL-B 光束：5068ル―メン電源/消費電流：DC10-32V /3.1A@14.4V LED寿命：50,000時間保護回路：LED温度制御、過電圧、逆接続配線長:約30cm コネクター形状:AMP Superseal1.5シリーズ（２極オス）本体サイズ(ﾌﾞﾗｹｯﾄ除く)： 410x73x105mm 材質：アルミ（本体）、ポリカーボネート（レンズ）重量：1.0kg 付属品： ● 補助灯x1、 ● センターマウントx1、 ● ランプ用コネクター（メス側、ワイヤー付）x1
Triple-R Elite 850(Gen2)
	品番：00R6-G2-EL-B 光束：8068ル―メン電源/消費電流：DC10-32V /5.1A@14.4V LED寿命：50,000時間保護回路：LED温度制御、過電圧、逆接続配線長：約30cm コネクター形状：AMP Superseal1.5シリーズ（２極オス）本体サイズ(ﾌﾞﾗｹｯﾄ除く)：332x73x105mm 材質：アルミ（本体）、ポリカーボネート（レンズ）重量：1.34kg 付属品： ● 補助灯x1、 ● センターマウントx1、 ● ランプ用コネクター（メス側、ワイヤー付）x1
Triple-R Elite 1000(Gen2)
	品番：00R8-G2-EL-B 光束：10136ル―メン電源/消費電流：DC10-32V /7.2A@14.4V LED寿命：50,000時間保護回路：LED温度制御、過電圧、逆接続防水性能：IP67 配線長:約30cm コネクター形状：AMP Superseal1.5シリーズ（２極オス）本体サイズ(ﾌﾞﾗｹｯﾄ除く)：410x73x105mm 材質：アルミ（本体）、ポリカーボネート（レンズ）重量：1.7kg 付属品： ● 補助灯x1、 ● センターマウントx1、 ● ランプ用コネクター（メス側、ワイヤー付）x1
R5/Rally2車用ランプポッド軽量・高性能なCARBON-6シリーズのドライビング2灯とスポット2灯の構成でRally2/R5車種専用のランプポッドに収めたキット。SKODA FABIA R5やCITROEN CS3用などもあります。各ランプ位置調整可能。IP65防水性能。詳しくはこちら。

オプション２ランプ用ハーネスキット２ランプ分のTriple-R専用コネクター、スイッチ、防水型リレー、35Aヒューズを含んだDC12V用ハーネスキット。リレーからランプまでの長さが２種類（120cmと320cm)あります。品番：2L-LP-120(120cmコード長) / 2L-LP-320(320cmコード長)

ユニバーサルシングルランプマウント
	ボンネットの上やバンパーコーナーに簡単・強固に脱着できるランプマウント。１ランプ当たり４か所のスライドラッチで固定。グラベル走行でも光軸ズレしません。品番：0061-SLM 詳しくはクリック。
Elite 750用カバーレンズ　6種
	クリップ４つで簡単に本体に取り付けられるアクリルカバーレンズ。レイン、スノー、フォグなどで有効なイエロー色やハイスピードコーナーリングに適した拡散レンズあり。水や埃の侵入を防ぐガスケット付き。 ● イエロー色 ● イエロー拡散１５度 ● クリア拡散１５度 ● クリア拡散３０度 ● バリアブル拡散５/１０度 ● クリア拡散縦１５度
クリアとイエローの色合い比較	拡散レンズ３種の広がり具合比較

※これ以外のモデルも取り扱いございます、詳しくはこちらから（メーカーサイト英語）。https://www.lazerlamps.com


	センターキャップ（強化プラスチック製) 品番：C1 本体価格：￥1,500+消費税/1個

	ロータイプセンターキャップ (ｼﾙﾊﾞｰﾘﾝｸﾞ・ﾌﾞﾗｯｸ) 品番：C7A 本体価格：￥3,500+消費税/1個

	ロータイプセンターキャップ (ﾌﾞﾗｯｸﾘﾝｸﾞ・ﾌﾞﾗｯｸ）品番：C7D 本体価格：￥3,500+消費税/1個

	純正キャップ装着リング (アルファロメオ用）品番：C5 本体価格：￥3,000+消費税/1個

	フラットセンターキャップ (ポルシェ用）品番：C6 本体価格：￥3,000+消費税/1個

	センターキャップ（RC ロゴ入) 種類：60φ,65φ,70φ 本体価格：￥800+消費税/１個

	スペシャルホイールナット径：10φ，12φ ピッチ：1.25P,1.5P 本体価格：￥500+消費税/１個
	チューブレス用スチールバルブ品番：V2 (13.15.16インチのみ) 本体価格：￥800+消費税/１個

SIZE	H-P.C.D.	INSET	本体価格+消費税
13×5.0JJ	4-100,110,114.3	28~45	￥29,000
13×5.5JJ	4-100,114.3	20~38	￥30,000
13×6.0JJ	4-100,114.3	28~40	￥31,000
