システム消火器 FIAテクニカルリストNo.16公認モデル

NOVECガス 2.0kg機械式

NOVECガス2.0kg 機械式エンジンノズル取付例 (Lotus Europa)

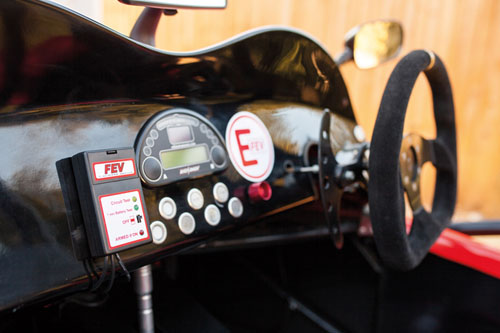

電気式用コントロールBOX

AFFF3.5L電気式

AFFF3.5L 機械式

NOVEC 2.25kg 電気式

NOVEC 2.25kg 機械式

特長

ラインナップ

消火剤は被射物への悪影響が少なく、使用後の処理/清掃がパウダーに比べ容易な「AFFF水溶性フィルムフォーム」、或いは更に電気火災にも対応し、消火後の後始末が全く不要な「NOVEC1230ガス」を採用。有機フッ素化合物（PFOA・PFOS）非含有。（AFFFの特長、NOVECガスの特長）
全てFIA 公認で取付けに必要な配管・ノズル・容器固定ブラケット類一式が付属
軽量なアルミニウムボトルを採用
フレキシブル吸込口採用により、様々な角度で安定した放射が可能 (フレキシブル吸込口の構造図はこちら）
丁寧で分かりやすい日本語取扱･取付説明書、配管図付き
FIA・JAF規則に沿った消火器の点検・メンテナンス・消火剤の再充填が可能 → 競技規則関連詳細

適応火災
Ａ分類【普通火災：繊維、木材、ビニール、プラスチック、合成樹脂等】
Ｂ分類【油火災：ガソリン、オイル、アルコール（E85燃料含む）、灯油等】
Ｃ分類 ※NOVECガス消火剤のみ【電気火災：ＥＶ車、ハイブリッド車等】

FEV社についてはこちらをクリック AFFF手動式はこちらへ。

消火テスト映像

AFFF電気式システムの作動確認・操作方法の紹介

AFFF電気式システムの噴射テスト

レース中の消火

クラブマン向けモデル

FIA公認システムではありませんが、Formula-Beat, S-FJ規則に合致。キャブ仕様のチューンナップ車、クラシックカー、EV等にも最適です。

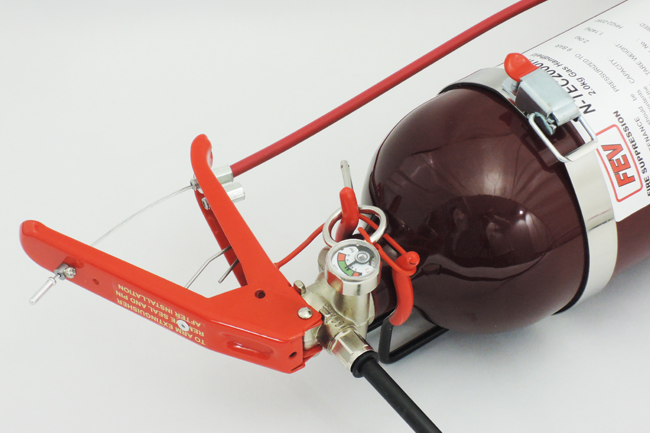

NOVECガス 2.0kg機械式システム

品番：N-TEC2000MK
価格：￥129,800（税込）

適合：Formula-Beat, S-FJ
※FIA公認モデルではありません。
消火剤タイプ：3M社製 NOVEC1230ガス
容量：2.0 kg
電源：不要
配管外径/付属長：デカボンφ8mm/2m & φ6mm/3m
容器本体重量：3.16 kg
フルキット重量：4.05 kg
全長/胴径(mm)：全長 401 × φ108
連続放射時間：30 秒 / 20℃
使用温度：-10℃～60℃
使用期限：製造年から最長8年

FIAテクニカルリストNo.16公認品

上位モデル同様の耐火性能が高い金属製配管類を採用したハイコストパフォーマンスモデル。
安全な停車場所をみつけ消火ボタンを押すまでの時間を稼ぐことができ、安全面での大きなアドバンテージとなります。
NOVECガスシリーズは消火後の後始末も不要な上、電気火災やE85燃料にも適合。

AFFF3.5L機械式システム	AFFF3.5L電気式システム

品番：F-TEC3500MKA 価格：￥130,900(税込) FIA公認 No.：EX.061.19 消火剤/容量：AFFF剤/3.5 リットル電源：不要連続使用時間：－容器本体重量： 4.98 kg フルキット重量： 7.20 kg 全長/胴径(mm)：全長350 × φ165 連続放射時間： 35秒/20℃ 使用温度：-15℃～60℃ 使用期限：製造年から最長 10 年	品番：F-TEC3500EKA 価格：￥194,700(税込) FIA公認 No.：EX.062.19 消火剤/容量：AFFF剤/3.5 リットル電源：9Vｱﾙｶﾘ電池（006P) 連続使用時間：アルカリ電池で80～100時間容器本体重量： 4.7 kg フルキット重量： 6.6 kg 全長/胴径(mm)：全長315 × φ165 連続放射時間： 35秒/20℃ 使用温度：-15℃～60℃ 使用期限：製造年から最長 10 年

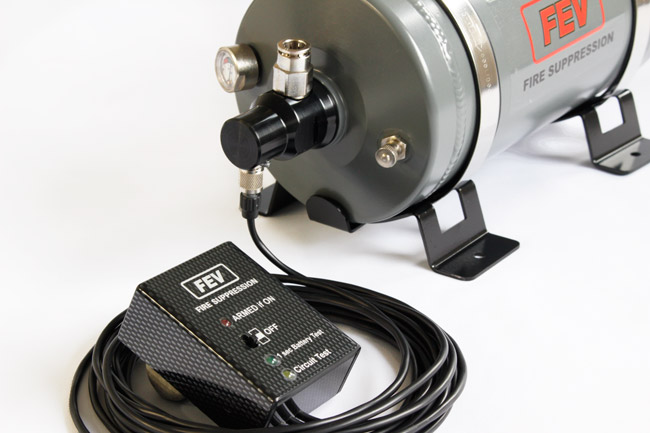

NOVEC2.25kg機械式システム	NOVEC2.25kg電気式システム

品番：N-TEC2250MK 価格：都度お見積 FIA公認 No.：EX.059.19 /機械式消火剤タイプ：3M社製 NOVEC1230ガス容量：2.25 kg 電源：不要配管外径/付属長：アルミφ10mm/7m 容器本体重量：3.76 kg フルキット重量：5.88 kg 全長/胴径(mm)：全長 340 × φ127 連続放射時間：30 秒 / 20℃ 使用温度：-10℃～60℃ 使用期限：製造年から最長10年	品番:N-TEC2250EK 価格：都度お見積 FIA公認 No.：EX.060.19 /電気式消火剤タイプ：3M社製 NOVE1230ガス容量：2.25 kg 電源：9Vアルカリ電池（006P）配管外径/付属長：アルミφ10mm/7m 容器本体重量：3.67 kg フルキット重量：5.42 kg 全長/胴径(mm)：全長 310 × φ127 連続放射時間：30 秒 / 20℃ 使用温度：-10℃～60℃ 使用期限：製造年から最長10年

NOVEC2.0kgリモート式システム	NOVEC3.0kgリモート式システム

品番：N-TEC2000R 価格：都度お見積 FIA公認 No.：EX.058.19/ 電気リモート式消火剤タイプ：3M社製NOVEC1230ガス容量：2.0 kg 電源：9Vアルカリ電池（006P) 配管外径/付属長：アルミφ8mm/5.5m 容器本体重量：2.93 kg フルキット重量：4.30kg 全長/胴径(mm)：全長267 × φ101 連続放射時間：30 秒 / 20℃ 使用温度：-10℃～60℃ 使用期限：製造年から最長10年	品番：N-TEC3000R 価格：都度お見積 FIA公認 No.：EX.058.19/ 電気リモート式消火剤タイプ：3M社製NOVEC1230ガス容量：3.0 kg 電源：9Vアルカリ電池（006P) 配管外径/付属長：アルミφ8mm/5.5m 容器本体重量：4.13 kg フルキット重量：5.62 kg 全長/胴径(mm)：全長390 × φ102 連続放射時間：30 秒 / 20℃ 使用温度：-10℃～60℃ 使用期限：製造年から最長10年

システム消火器オプションパーツこちらへ

AFFF手動式はこちらへ。


	センターキャップ（強化プラスチック製) 品番：C1 本体価格：￥1,500+消費税/1個

	ロータイプセンターキャップ (ｼﾙﾊﾞｰﾘﾝｸﾞ・ﾌﾞﾗｯｸ) 品番：C7A 本体価格：￥3,500+消費税/1個

	ロータイプセンターキャップ (ﾌﾞﾗｯｸﾘﾝｸﾞ・ﾌﾞﾗｯｸ）品番：C7D 本体価格：￥3,500+消費税/1個

	純正キャップ装着リング (アルファロメオ用）品番：C5 本体価格：￥3,000+消費税/1個

	フラットセンターキャップ (ポルシェ用）品番：C6 本体価格：￥3,000+消費税/1個

	センターキャップ（RC ロゴ入) 種類：60φ,65φ,70φ 本体価格：￥800+消費税/１個

	スペシャルホイールナット径：10φ，12φ ピッチ：1.25P,1.5P 本体価格：￥500+消費税/１個
	チューブレス用スチールバルブ品番：V2 (13.15.16インチのみ) 本体価格：￥800+消費税/１個
